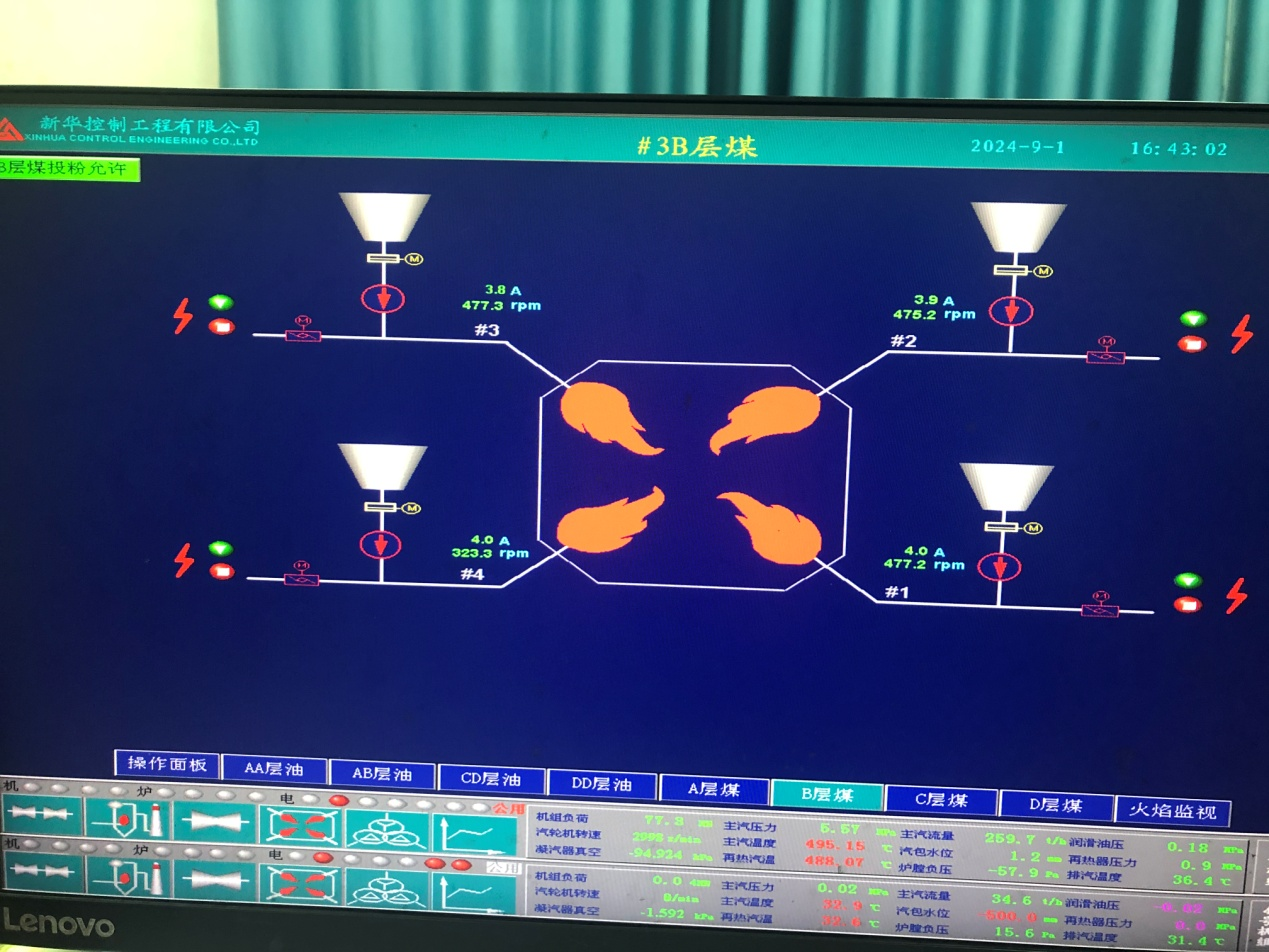

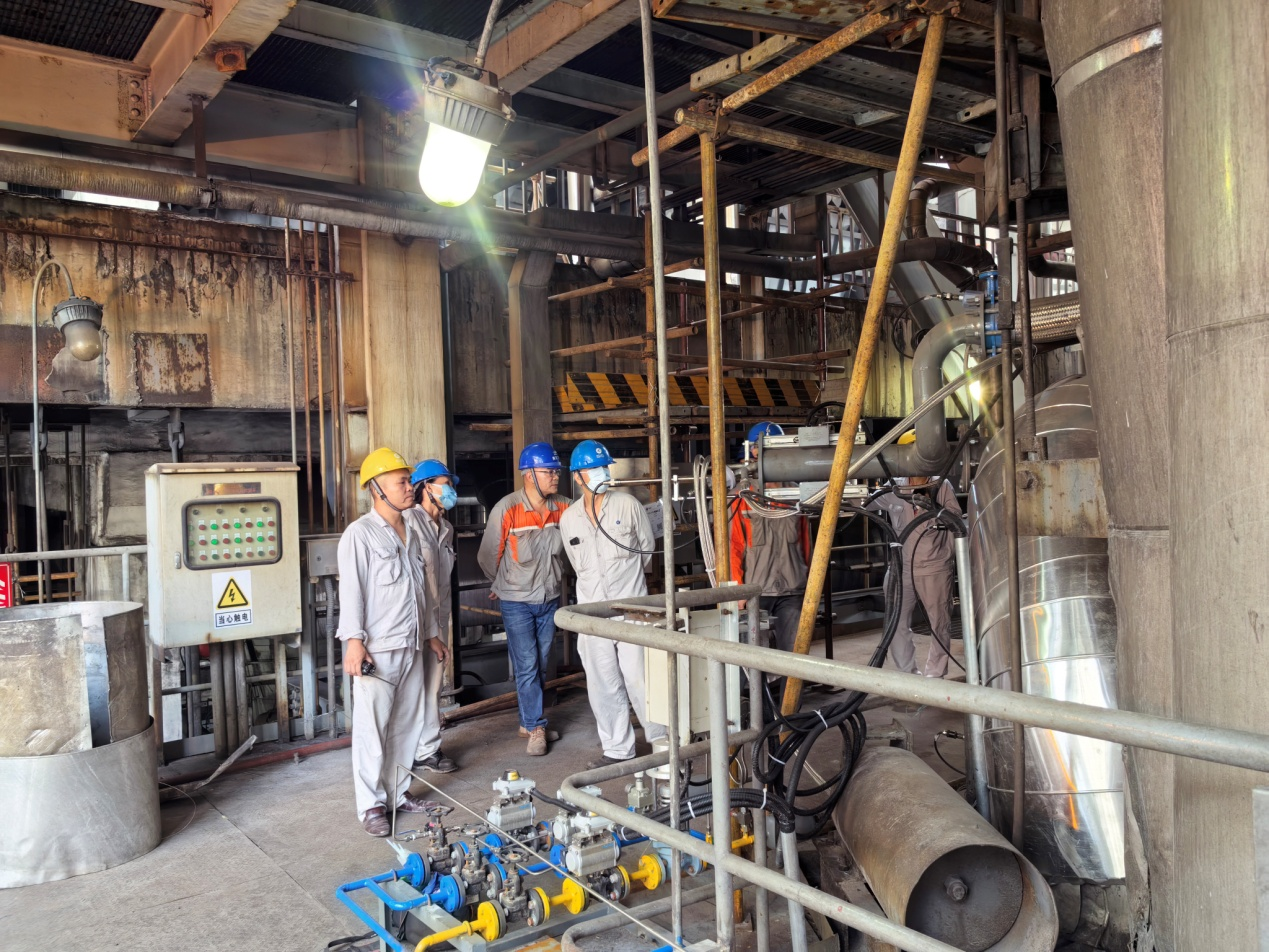

安裝使用說明書 南京萬和測控儀表有限公司 WHKH-1型烤包爐熄火聯控裝置，主要用于各種工業窯爐設備、焦化、煉化、鋼鐵及冶煉等行業燃?xì)庠O(shè)備加熱烘烤火焰檢測保護。 WHKH-1型烤包爐熄火聯控裝置是針對使用燃?xì)庠O(shè)備火焰進行檢測，當火焰非正常熄火時，熄火聯控裝置主動關閉燃?xì)庵鏖y門幷同時發出聲光報警，另外一組開關信號送至DCS控制室。 熄火聯控裝置由探頭傳來的信號通過匹配電路、施密特觸發器、單穩態觸發電路進行處理后，進行有無火焰判別，并給出相應指示及輸出。 一、就地火焰檢測控制系統 熄火聯控裝置安裝在防爆區域，控制柜滿足防爆要求。就地控制柜為防爆型，防護等級不低于IP55，防爆等級為ExdIIBT4。快速切斷閥為符合國家防爆標準的、煤氣管道專用的優質閥門。 就地控制柜控制煤氣主管道的防爆快關閥，當火焰檢測器檢驗無火時，通過內部程序判斷，自動關閉快關閥，以保證設備的安全運行和生產。控制柜內的火焰檢測器與遠程監控系統相兼容。 1、熄火聯控裝置外形尺寸 熄火聯控裝置箱體門板設備定義 熄火聯控裝置外形尺寸 2、熄火聯控裝置控制功能說明及操作方法 2.1門板上共有6個按鈕指示燈分別功能為： 電源指示----紅色指示燈 有火指示----綠色指示燈 無火指示----黃色指示燈 電源開關----旋鈕 聯控/手動----旋鈕 報警消音----綠色按鈕 2.2操作方法 旋轉“電源開關”旋鈕，接通電源，電源指示燈點亮； 通過火檢檢測，著火情況下有火指示燈點亮，熄火情況下無火指示燈點亮； 正常點火操作時，先將“聯動/手動”旋鈕置于手動位置，點火完成，火檢檢測有火可將“聯動/手動”旋鈕置于聯動位置，滅火時發出滅火聯動信號（無源干接點），用于關閉燃料快關閥門； 火檢檢測無火的情況下，聲光報警器工作，可以通過按動“報警消音”按鈕，解除聲光報警器工作狀態，火檢再次檢測到火焰時，自動恢復聲光報警功能（原理圖如下）。 二、火焰紫外線的檢測原理 WHXW-1型紫外光火焰監測儀，是采用國際先進紫外線光敏傳感器件，研制而成的一款紫外光火焰監測儀器。該紫外光火焰監測儀具有很強的抗干擾能力，不受可見光、日光、紅外熱輻射等的影響，能可靠地檢測紫外火焰是否存在。紫外光火焰監測儀廣泛適用于石油，化工，冶金等采用液體或氣體燃料的工業燃燒系統的火焰檢測監測，保證燃燒設備安全運行。 WHXW-1型紫外光火焰監測儀對紫外線進行響應的波段在185-260nm狹窄范圍內，而對超出該頻譜范圍的光線不敏感，利用它可以對火焰中的紫外線進行檢測。它是一個封閉且能透過紫外線的玻璃管，管內充滿了一種特殊的氣 體。玻璃管內部有一對由金屬引線引出的電極—陽極和光電陰極，其中光電陰極由只對紫外線敏感的金屬材料制成，在紫外線照射下發射光電子。 探測器的電路組成分成兩大部分:驅動電路、信號處理與控制電路。將傳感器光窗對準監測視點，當傳感器檢測到火焰信號時，將信號傳輸給控制器進行信號處理，控制器將火焰熄滅或存在的狀態顯示出來，并控制輸出觸點進行轉換，以便對外部設備進行控制。 三、WHXW-1型紫外光火焰監測儀主要技術參數： 1． 工作電源：12 -24V DC 2． 功 耗：≦2W 3． 靈 敏 度：＜1秒 4． 光譜響應：185-260nm 5． 狀態顯示：紅色指示燈亮工作正常 綠色指示燈亮有火 6． 延時保持：1-10S（出廠設定3S） 7． 輸出觸點：交流220V，5A 8． 防爆等級：ExdIICT4 9． 工作溫度：-20--60℃ 四、接線方式： 1、快插式用YD20型4芯插組成，紫外光火焰監測儀上配4芯插座，外接電纜用4針插頭。 引線功能與芯座關系： 1#、DC12V ＋ 2#、DC12V － 3#、繼電器輸出 4#、繼電器輸出 五、WHXW-1型紫外光火焰監測儀安裝方法： 1、WHXW-1型紫外光火焰監測儀配置的光敏傳感器不能伸進爐膛，必須遠離高溫區域。放散火炬檢測時需要保持氮?dú)獯祾撸�防止水蒸氣及煙塵遮擋觀察視窗。烤包爐火焰檢測；在沒有冷卻風情況下紫外光敏傳感器因該遠離高溫環境安裝。 2、冷卻風不能停用，冷卻風壓力≧3000Pa，流量30m3/h以上。 3、安裝時紫外光敏傳感器應正對火焰燃燒區域。 WHXW-1型紫外光火焰監測儀外形 加冷卻護套延長的WHXW-1型紫外光火焰監測儀 火炬放散火焰檢測安裝 烤包爐滅火保護監測 六、維護和保養 1.為了保證傳感器正常工作，必須定期擦拭傳感器光窗，使光窗保持清潔透明。如果環境條件很差，可采用壓縮空氣吹掃。 2.在安裝和使用過程中，要避免對傳感器的強烈震動，振動會造成紫外線光敏管內電極間幾何位置的變動，使工作參數變化，影響檢測火焰的可靠性。 3. 嚴禁在傳感器前端安裝普通玻璃，普通玻璃對火焰中的紫外線有很強的阻礙作用，會使傳感器的靈敏度很大的降低，甚至不能工作，接受不到火焰信號。 4.WHXW-1型紫外光火焰監測儀配置的光敏探頭使用到壽命晚期時，靈敏度將有所下降，因此在使用一段時間后，應檢測其靈敏度。檢測方法，可用1支蠟燭，火焰高45mm，作為紫外線輻射源，在距傳感器光窗3m處,觀察儀器是否可靠工作,如不能滿足實際要求,應及時更換紫外光敏管。 5.嚴禁在未斷電情況下打開儀器，以免造成損壞和人員傷害。
